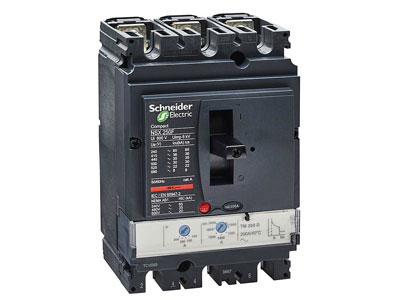

کلید اتوماتیک قابل تنظیم حرارتی چیست؟ کاربرد و نحوه تنظیم جریان

درک کامل عملکرد و تنظیمات کلیدهای اتوماتیک قابل تنظیم (MCCB) برای حفاظت از سیستم های الکتریکی و افزایش ایمنی افراد ضروری است. این راهنما به شما کمک می کند تا با جزئیات فنی و مراحل عملی تنظیم این کلیدها آشنا شوید.

کلید اتوماتیک قابل تنظیم حرارتی (MCCB) وسیله ای حفاظتی در سیستم های الکتریکی است که قادر است جریان های اضافه بار و اتصال کوتاه را در محدوده مشخص قطع کند. قابلیت تنظیم جریان های حفاظتی، آن را برای انطباق با نیازهای مختلف مدار ایده آل می سازد.

• کلید اتوماتیک قابل تنظیم، انعطاف پذیری بالایی در حفاظت فراهم می کند   • تنظیم دقیق جریان برای جلوگیری از آسیب به کابل و تجهیزات حیاتی است   • درک پارامترهای Ir، Isd و Ii برای عملکرد صحیح کلید ضروری است

📘 کلید اتوماتیک قابل تنظیم حرارتی چیست؟

در مدارهایی که نیاز به تنظیم دقیق حفاظت در برابر اضافه بار وجود دارد، کلید اتوماتیک قابل تنظیم حرارتی به عنوان یکی از انواع MCCB (Molded Case Circuit Breaker) مورد استفاده قرار می گیرد. این نوع کلید علاوه بر قابلیت قطع جریان در شرایط اضافه بار و اتصال کوتاه، امکان تنظیم پارامترهای حفاظتی را نیز به کاربر می دهد. بخش «حرارتی» در نام این کلیدها به مکانیزم حفاظت در برابر اضافه بار اشاره دارد که بر اساس اثر حرارتی جریان عمل می کند. در واقع،یک بی متال (Bimetal) یا سنسور حرارتی،افزایش دما ناشی از عبور جریان بیش از حد مجاز را تشخیص داده و پس از تأخیر زمانی مشخص،دستور قطع مدار را صادر می کند. قابلیت تنظیم در این کلیدها به مهندسان اجازه می دهد تا جریان حفاظتی و زمان تأخیر قطع را متناسب با ویژگی های بار و کابل ها تنظیم کنند؛ قابلیتی که آن را از کلیدهای مینیاتوری (MCB) متمایز می سازد.

⚠️ تفاوت های کلیدی کلیدهای فیکس و قابل تنظیم

در انتخاب کلید اتوماتیک، یکی از اولین تصمیمات، انتخاب بین نوع «فیکس» (Fixed) و «قابل تنظیم» (Adjustable) است. این دو نوع، با وجود شباهت در عملکرد اصلی حفاظتی، تفاوت های مهمی در انعطاف پذیری و کاربرد دارند که بر اساس نیاز سیستم باید مورد توجه قرار گیرند.

در برخی کاربردها که حفاظت در برابر اضافه بار و اتصال کوتاه به صورت هم زمان اهمیت دارد، استفاده از کلید اتوماتیک قابل تنظیم حرارتی- مغناطیسی می تواند گزینه مناسبی باشد. این کلیدها با بهره گیری از مکانیزم حرارتی برای حفاظت در برابر اضافه بار و مکانیزم مغناطیسی برای تشخیص سریع اتصال کوتاه، امکان حفاظت مؤثرتر از مدار را فراهم می کنند. قابلیت تنظیم نیز کمک می کند پارامترهای حفاظتی متناسب با شرایط بار و مدار تعیین شوند.

🏷️ پارامترهای حیاتی در تنظیمات کلید اتوماتیک

برای بهره برداری حداکثری از قابلیت های حفاظتی کلیدهای اتوماتیک قابل تنظیم، شناخت و درک دقیق پارامترهای تنظیمی آن ضروری است. این پارامترها به شما اجازه می دهند تا حفاظت را دقیقاً متناسب با ویژگی های بار، کابل و سایر تجهیزات مدار تنظیم کنید.

• جریان نامی (In): حداکثر جریانی که کلید می تواند به طور دائم و بدون آسیب تحمل کند. این مقدار توسط سازنده روی پلاک کلید حک شده و غیر قابل تغییر است.
• قدرت قطع نهایی (Icu): بیشترین جریان اتصال کوتاهی که کلید می تواند تنها یک بار بدون آسیب جدی قطع کند. پس از این عمل، ممکن است کلید نیاز به تعویض داشته باشد.
• قدرت قطع در حالت سرویس (Ics): حداکثر جریان اتصال کوتاهی که کلید می تواند چندین بار قطع کرده و همچنان سالم و قابل استفاده باقی بماند. هرچه Ics به Icu نزدیک تر باشد، کیفیت و قابلیت اطمینان کلید بالاتر است.

انتخاب کلید با Icu و Ics مناسب، برای تضمین پایداری و طول عمر سیستم در مواجهه با خطاهای شدید بسیار حیاتی است. این مقادیر باید همواره بالاتر از حداکثر جریان اتصال کوتاه پیش بینی شده در نقطه نصب کلید باشند.

• تعریف: Ir (Adjustable Thermal Trip Current) پارامتری است که جریان اضافه بار را برای حفاظت حرارتی تعیین می کند. این مقدار، آستانه ای است که بالاتر از آن، کلید پس از یک تأخیر زمانی مشخص، مدار را قطع می کند.
• اهمیت: حفاظت از کابل ها و تجهیزات در برابر گرمای بیش از حد ناشی از اضافه بار، اصلی ترین وظیفه Ir است. تنظیم صحیح آن از آسیب به عایق کابل و سوختن موتورها جلوگیری می کند.
• نحوه تنظیم: Ir معمولاً به صورت ضریبی از جریان نامی (In) یا درصدی از آن تنظیم می شود. برای مثال، اگر یک کلید 250 آمپری با ضریب تنظیم 0.8 داشته باشیم، Ir روی 200 آمپر تنظیم می شود (0.8 250A).

تنظیم Ir باید همواره کمتر از جریان مجاز کابل و بالاتر از جریان کاری نرمال بار باشد. یک تنظیم دقیق، از تریپ های ناخواسته جلوگیری کرده و در عین حال، حفاظت لازم را فراهم می کند.

• تعریف: Isd (Short-Time Delay Trip Current) پارامتری برای حفاظت در برابر اتصال کوتاه با یک تأخیر زمانی عمدی است.
• اهمیت: این تأخیر زمانی برای ایجاد هماهنگی حفاظتی (Coordination) در سیستم های دارای چندین کلید سری شده بسیار مهم است. با این تأخیر، به کلید پایین دستی (نزدیک تر به خطا) فرصت داده می شود تا خطای محلی را قطع کند و از قطع شدن کل شبکه توسط کلید بالادستی جلوگیری شود.
• نحوه تنظیم: Isd معمولاً به صورت ضریبی از Ir یا In تنظیم می شود (مثلاً 2 تا 5 برابر Ir). همچنین، یک تأخیر زمانی (Time Delay) نیز برای آن قابل تنظیم است.

هماهنگی حفاظتی صحیح با تنظیم Isd، به پایداری شبکه و کاهش زمان از کارافتادگی (Downtime) در زمان بروز خطا کمک شایانی می کند. این امر به خصوص در صنایع بزرگ که توقف تولید هزینه بر است، حیاتی است.

• تعریف: Ii (Instantaneous Trip Current) برای حفاظت آنی و بدون تأخیر در برابر اتصال کوتاه بسیار شدید طراحی شده است.
• اهمیت: در مواقعی که جریان اتصال کوتاه به مقادیر بسیار بالا (مانند اتصال مستقیم فاز به نول) می رسد، نیاز به قطع فوری مدار برای جلوگیری از آسیب های فاجعه بار (مانند آتش سوزی یا انفجار) وجود دارد. Ii بدون هیچ تأخیر عمدی عمل می کند.
• نحوه تنظیم: Ii معمولاً به صورت ضریبی از In یا Ir تنظیم می شود (مثلاً 5 تا 10 برابر In). این مقدار باید به اندازه ای بالا باشد که جریان های هجومی عادی (مانند استارت موتور) باعث تریپ نشود، اما در برابر خطاهای واقعی، واکنش سریع نشان دهد.

برای بارهای موتوری، به دلیل جریان هجومی اولیه بالا، مقدار Ii باید به دقت تنظیم شود تا از تریپ های کاذب جلوگیری شود، در حالی که همچنان حفاظت مؤثر در برابر اتصال کوتاه شدید را فراهم کند.

🔥 چرا تنظیمات نادرست کلید اتوماتیک خطرناک است؟

تنظیم نادرست کلید اتوماتیک، نه تنها مزایای حفاظتی آن را از بین می برد، بلکه می تواند به یک عامل خطر جدی در سیستم های الکتریکی تبدیل شود. این مسئله می تواند عواقب جبران ناپذیری برای تجهیزات، تولید و حتی جان افراد داشته باشد.

تنظیم بیش از حد بالای Ir یا Ii می تواند به این معنی باشد که کلید در زمان لازم عمل نکند و منجر به سوختن کابل ها، آسیب به موتورها، و حتی وقوع حوادث جدی مانند آتش سوزی شود.

📘 راهنمای گام به گام تنظیم جریان کلید اتوماتیک

تنظیم صحیح کلید اتوماتیک یک فرآیند دقیق است که نیاز به دانش فنی و محاسبات مهندسی دارد. در ادامه، مراحل اصلی تنظیم جریان برای کلیدهای اتوماتیک قابل تنظیم را بررسی می کنیم.

• تعیین جریان بار کامل (Full Load Current – FLC):ابتدا باید جریان مصرفی بار در حالت عادی را به دقت محاسبه کنید. این مقدار برای موتورها از روی پلاک موتور یا با استفاده از فرمول های توان و ولتاژ قابل محاسبه است.
• ظرفیت کابل:جریان نامی کابل های مدار باید مشخص شود. حفاظت کلید در واقع حفاظت از کابل است، بنابراین هرگز نباید جریان تنظیمی کلید (Ir) از جریان مجاز کابل بیشتر باشد.
• جریان هجومی (Inrush Current):برای بارهای خاص مانند موتورها، جریان راه اندازی اولیه (جریان هجومی) می تواند چندین برابر جریان نامی باشد. این فاکتور در تنظیم پارامترهای Isd و Ii بسیار مهم است.

استفاده از نرم افزارهای تخصصی طراحی برق می تواند در محاسبات دقیق جریان بار و ظرفیت کابل ها کمک کننده باشد و از خطاهای دستی جلوگیری کند.

• ضریب اطمینان:برای جلوگیری از تریپ های ناخواسته ناشی از نوسانات لحظه ای یا جریان های هجومی کوچک، معمولاً Ir را کمی بالاتر از جریان بار کامل (مثلاً 1.15 تا 1.25 برابر FLC) تنظیم می کنند.
• محاسبه Ir مطلوب:Ir مطلوب = FLC ضریب اطمینان.
• تنظیم روی کلید:با توجه به جریان نامی کلید (In) و ضریب های تنظیمی موجود روی واحد تریپ، نزدیک ترین ضریب را برای رسیدن به Ir مطلوب انتخاب کنید.
  مثال:اگر FLC = 180A و ضریب اطمینان 1.2 باشد، Ir مطلوب = 216A. برای یک کلید 250A، ضریب تنظیم 0.864 (216/250) می شود. نزدیک ترین ضریب روی کلید (مثلاً 0.9) را انتخاب می کنیم که Ir نهایی 225A (0.9 250) خواهد بود.

همواره اطمینان حاصل کنید که Ir تنظیم شده، از جریان مجاز کابل پایین تر است تا از آسیب به کابل در شرایط اضافه بار جلوگیری شود.

• تنظیم Isd (حفاظت اتصال کوتاه با تأخیر):مقدار Isd را بالاتر از حداکثر جریان هجومی (استارت) بزرگترین موتور در شبکه تنظیم کنید. این کار از تریپ های بی مورد در لحظه راه اندازی جلوگیری می کند. معمولاً Isd بین 2 تا 5 برابر Ir تنظیم می شود. همچنین، تأخیر زمانی (Short-Time Delay) را برای هماهنگی حفاظتی تنظیم کنید.
• تنظیم Ii (حفاظت آنی اتصال کوتاه): این پارامتر برای حفاظت نهایی و قطع فوری در برابر اتصال کوتاه بسیار شدید است. مقدار آن باید به اندازه ای بالا باشد که جریان های هجومی عادی باعث عملکرد آن نشوند، اما به اندازه ای پایین باشد که در برابر اتصال کوتاه واقعی، واکنش سریع نشان دهد. معمولاً Ii بین 5 تا 10 برابر In تنظیم می شود. برای بارهای موتوری، این مقدار ممکن است بالاتر و برای بارهای روشنایی، پایین تر باشد.

پس از انجام تنظیمات، همواره درپوش شفاف محافظ روی درجه های تنظیمی را ببندید تا از تغییرات تصادفی یا دستکاری افراد غیر مجاز جلوگیری شود.

📘 نکات کلیدی در نگهداری و بازرسی دوره ای

حتی با تنظیم دقیق کلید اتوماتیک، نگهداری و بازرسی دوره ای نقش حیاتی در حفظ عملکرد صحیح و طول عمر آن دارد. این اقدامات پیشگیرانه، از بروز مشکلات احتمالی جلوگیری کرده و ایمنی سیستم را تضمین می کند.

⚠️ استانداردهای بین المللی و الزامات نصب

کلیدهای اتوماتیک، به خصوص انواع قابل تنظیم، باید مطابق با استانداردهای بین المللی و ملی طراحی و نصب شوند. رعایت این استانداردها نه تنها کیفیت و ایمنی را تضمین می کند، بلکه از بروز مشکلات حقوقی و فنی نیز جلوگیری می نماید.

❓ تفاوت اصلی بین واحد تریپ حرارتی-مغناطیسی و میکرولوجیک چیست؟

واحدهای حرارتی-مغناطیسی بر اساس اصول فیزیکی (بی متال و سیم پیچ) عمل می کنند و معمولاً تنظیمات محدودتری دارند. در مقابل، واحدهای میکرولوجیک (الکترونیکی) از پردازنده های دیجیتال استفاده کرده و امکانات تنظیمی بسیار دقیق تر و پیشرفته تری (مانند منحنی های حفاظتی قابل برنامه ریزی و ارتباطات) را فراهم می کنند.

❓ اگر جریان تنظیمی (Ir) را بالاتر از جریان نامی کابل قرار دهیم چه اتفاقی می افتد؟

در این صورت، کابل در برابر اضافه بار محافظت نمی شود. جریان بیش از حد مجاز می تواند باعث گرم شدن بیش از حد کابل، ذوب شدن عایق، اتصال کوتاه داخلی و در نهایت آتش سوزی شود، در حالی که کلید عمل قطع را انجام نمی دهد.

❓ آیا برای بارهای موتوری باید تنظیمات خاصی در بخش Ii لحاظ کرد؟

بله، بارهای موتوری دارای جریان هجومی (Inrush Current) بالایی در لحظه راه اندازی هستند که می تواند چندین برابر جریان نامی باشد. برای جلوگیری از تریپ های کاذب، مقدار Ii باید به اندازه ای بالا تنظیم شود که این جریان هجومی را تحمل کند، اما همچنان در برابر اتصال کوتاه واقعی حفاظت مؤثری ارائه دهد.

❓ چگونه می توان از تریپ های ناخواسته در لحظه استارت تجهیزات جلوگیری کرد؟

برای جلوگیری از تریپ های ناخواسته، باید پارامترهای Isd (حفاظت اتصال کوتاه با تأخیر) و Ii (حفاظت آنی) را به دقت و متناسب با جریان هجومی تجهیزات تنظیم کرد. همچنین، تنظیم صحیح Ir با ضریب اطمینان مناسب نیز در این زمینه کمک کننده است.

❓ آیا درپوش محافظ روی درجه های تنظیم، الزامی است یا صرفاً جنبه ظاهری دارد؟

درپوش محافظ روی درجه های تنظیم، جنبه ای فراتر از ظاهر دارد و یک الزام ایمنی محسوب می شود. این درپوش از تغییرات تصادفی تنظیمات یا دستکاری توسط افراد غیر مجاز جلوگیری می کند و تضمین کننده حفظ تنظیمات دقیق انجام شده است.

📌 جمع بندی

کلید اتوماتیک قابل تنظیم حرارتی (MCCB) ابزاری حیاتی برای حفاظت از سیستم های الکتریکی است که با قابلیت های تنظیمی خود، انعطاف پذیری بالایی را در مواجهه با چالش های مختلف فراهم می آورد. درک دقیق پارامترهایی نظیر Ir، Isd و Ii، همراه با رعایت استانداردهای فنی و انجام محاسبات دقیق، نه تنها به افزایش طول عمر تجهیزات کمک می کند، بلکه مهم تر از آن، ایمنی افراد و پایداری شبکه را تضمین می نماید. سرمایه گذاری در دانش فنی و استفاده صحیح از این کلیدها، گامی اساسی در راستای ایجاد یک زیرساخت الکتریکی مطمئن و کارآمد است.
